| Esquema do painel de controle | Teste do painel de controle: vazometro |
|
Foi desenvolvido um painel de controle, que será instalado em cada laboratório, para cumprir as seguintes funções: (1) Identificar possíveis vazamentos na tubulação de recuperação interna ao laboratório; (2) Monitorar e limitar a velocidade do abastecimento de hélio; (3) Medir o volume de hélio gás recuperado do laboratório; (4) Isolar o laboratório da tubulação de recuperação coletiva, quando necessário. |
Num abastecimento com hélio, o fluxo de hélio evaporado nunca deve ultrapassar 15-20m3/h. Para testar os limites do medidor de fluxo acumulado (vazometro) usado no painel Hélio gás de um cilindro foi injetado na entrada do vazometro. O vídeo abaixo prova que mesmo quando o fluxo pelo vazometro ultrpassa exorbitantes 40 m3/h, o vazometro funciona normalmente. |
|
|
|
Esquema da válvula de alívio, desenvolvida no DFMT |
Demonstração de funcionamento da válvula de alívio |
|
Para limitar o fluxo de hélio através do vazometro em
20m3/h, foi especialmente desenvolvida
uma válvula de alívio esquematizada abaixo, que a uma pressão de 8 mbar. |

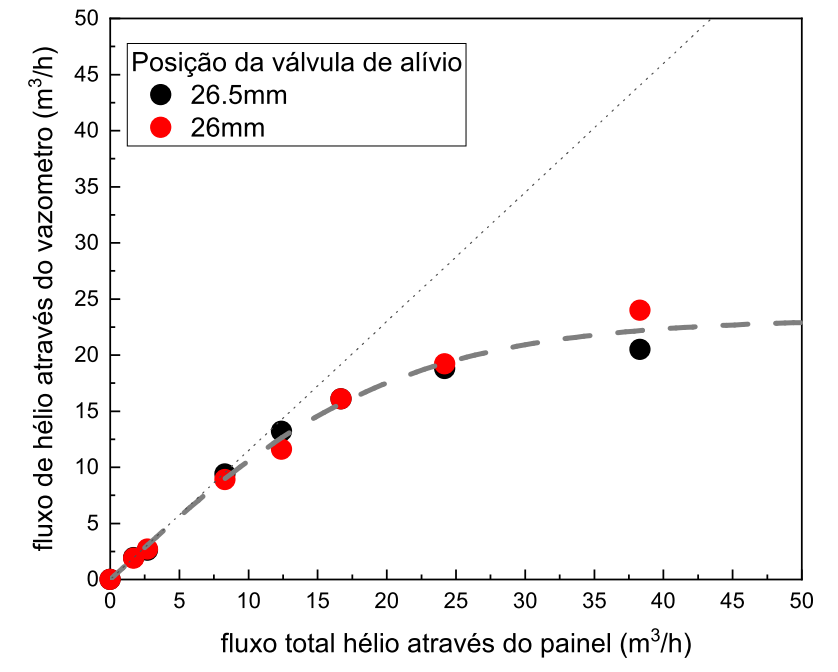

O gráfico mostra que enquanto o fluxo total for inferior a 20m3 todo o fluxo passa pelo vazometro, quando se torna superior a 20m3/h, a válvula de alívio abre e garante um fluxo através do vazometro estacionado em 20m3/h. |
|
|
